arduino::温度センサー(LM60,LM61)
 先日、一緒飲んだ情報通のfukaさんよりマイコンボード「Arduino」(アルドゥイーノ)の話題を聞き、早速試してます。
 昔は色々作ったのですが、すっかりソフトに傾倒している自分にはPICなどのセット物でもハードルが高く色々ボードを買ってはお蔵入りさせていました、、Arduinoは最初から開発環境も提供(Download出来)されて、USB経由で書き込みが可能で、DigitalIO=14本、アナログ出力(PWM制御)が6本、アナログ入力(A/D10bit)が6本が提供されており、センサーやLED等を付けるだけでプログラムを組めば自立制御もできるし、ライブラリを利用すればUSBでデータの入出力、通信等も可能です。

 さっそく色々センサーや部品を購入して試しています、とりあえず家の温度や照度や出入りなどもモニターしグラフ化しようと計画しています(笑

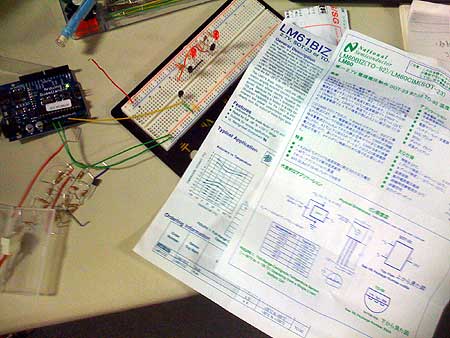

 LM60という温度センサーがあるのですが電圧ベースでの出力となっていて、25度の時は580mV、100度でも1049mVしかないので、5Vのレンジに合わせる為に電圧を増幅しなければなりません(試しにそのまま繋いで10時間の温度変化をみてみると342-347ぐらいの値変化しかありませんでした・・)
 何とかならないか色々調べ、疲れたのでもう一度Arduinoの本を読み返してみると、analogReference(type)という関数を発見ひらめき
 この関数は「アナログ入力で使われる基準電圧を設定します」とありパラメタには「DEFAULT...電源電圧、INTERNAL...内部基準電圧(多分1.1V)、EXTERNAL...AREFピンに供給される電圧」とあり、よくボードを見ると確かにAREFピンがありますひらめきひらめき
 それで、analogReference(INTERNAL)とし、もう一度LM60を繋いでみたところ、指で触っただけでlm60で、550-586、LM61で821-870と敏感に変化するようになりました。LM60で0.17度単位で計れる計算になるので、センサー系はこの間に入れることにしてとりあえず解決。

 車の中とか、電池で動くようにして温度ロガーとか面白そう・・
リンク:
 Arduino Duemilanove 328(Amazon ¥3,200)
 スタパ斉藤のスタパトロニクスMobile「Arduinoでマイコンしよう!! 」
 秋月電子通商:準通常在庫商品 高精度IC温度センサ LM60(10個入)
 Arduino公式サイト
